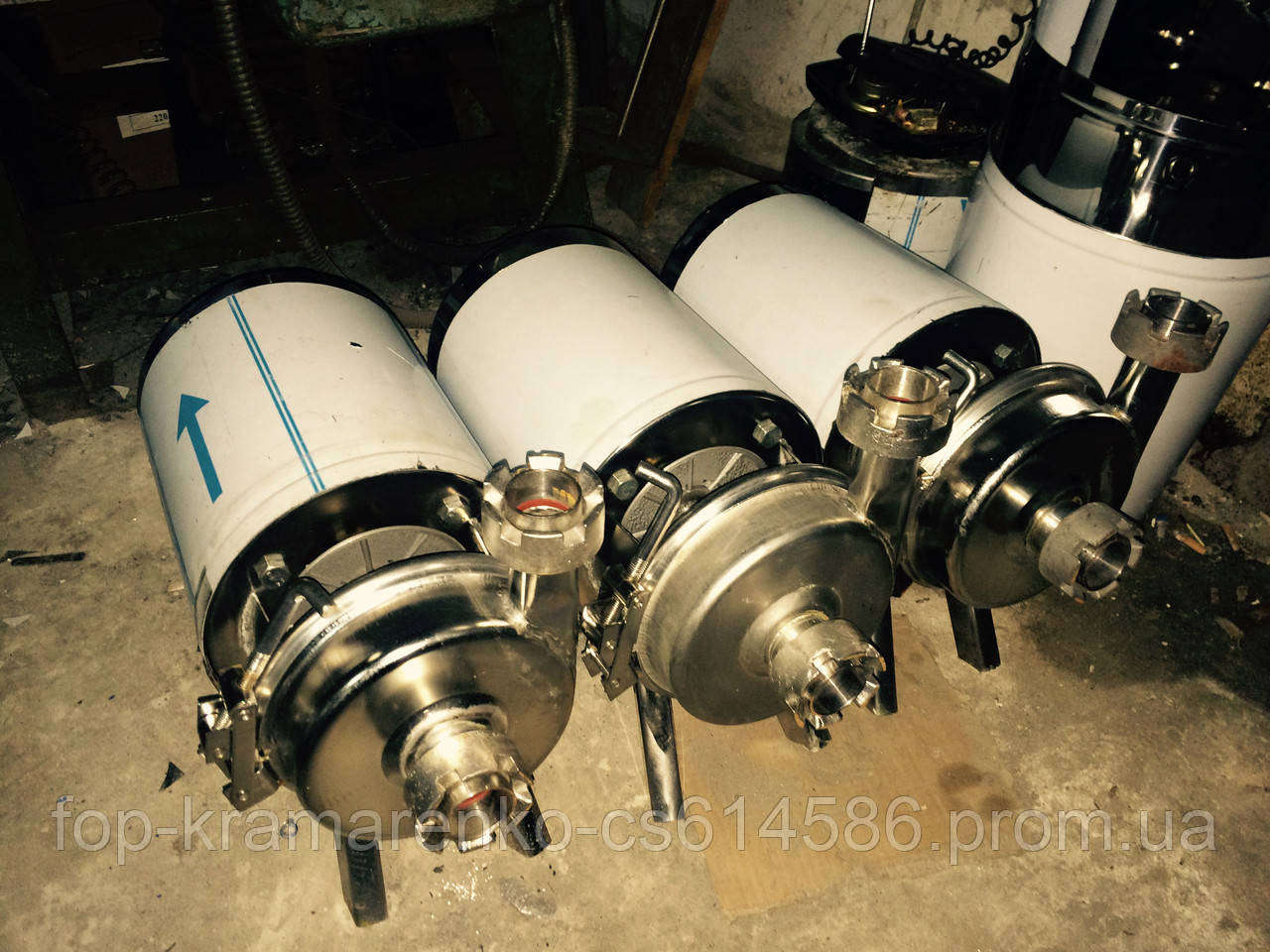

Насос Г2-ОПБ для перекачування молока

Відцентровий Насос Г2-ОПБ, молочний насос Г2-ОПБ

Насос відцентровий Г2-ОПБ несамовсасивающій призначений для перекачування малов'язких харчових рідин (молоко, сік, вино і інші з аналогічними характеристиками по вязкозті) температурою до 90 градусів Цельсія. Застосовується на підприємствах харчової промисловості

Призначення електронасоса Г2-ОПБ.

Насос несамовсасивающій середнього тиску Г2-ОПБ призначений для перекачування малов'язких харчових рідин (молоко, сік, пиво, вино та інші з аналогічними характеристиками по в'язкості) температурою до 90 градусів Цельсія. Застосовується на підприємствах молочної промисловості.




Принцип дії.

Перед пуском корпус насоса та всмоктуючий трубопровід заповнюється рідиною. При обертанні робочого колеса рідина під дією відцентрової сили відкидається від центра колеса до периферії і створює тиск в камері насоса, в результаті чого рідина надходить у нагнітальний трубопровід; при цьому у всмоктуючому трубопроводі створюється розрідження. Під дією атмосферного тиску на поверхні рідини до розрідження у всмоктуючому трубопроводі вона надходить у насос. Таким чином, встановлюється безперервна подача рідини насосом.


Технічні характеристики насоса Г2-ОПБ.

Продуктивність насоса (подача), 10 м3/годину або 2,8 літра/сек.
Напір 20 м.
ККД не менше 55%
Вхідний і вихідний патрубок Ду-40 (по DIN 11851-S)
Електродвигун АИР80А2УЗ (1,5 кВт 3000 об/хв.)
Габарити: 515x310x390 мм.
Маса: 31 кг.
Всі деталі, що стикаються з продуктом, виготовлені з нержавіючої сталі 12Х18Н10Т і матеріалів, дозволених до застосування в харчовій промисловості.


Пристрій

Насос змонтований за допомогою проміжного кронштейна 3 на фланці електродвигуна 2. На корпусі встановлюється кришка кронштейна 7 з усмоктувальним і нагнітальним патрубками. Кришка притискається до корпусу кронштейна кільцем 6 через ущільнювальне гумове кільце 4. Кришку з нагнітальним патрубком можна встановлювати в будь-якому положенні в площині, перпендикулярній до осі вала електродвигуна. Простір між корпусом кронштейна і кришкою утворює робочу камеру насоса, всередині якої обертається робоче колесо 15, закріплене на наконечнику 10 колпачковой гайкою. Наконечник напрессован на вал електродвигуна. Всмоктуючий і нагнітальний патрубки мають різьблення, що дозволяє з допомогою накидної гайки 5 і штуцерів 8 приєднати насос до трубопроводів.



Порядок роботи

Перед пуском насосу необхідно зняти кришку, перевірити вручну легкість обертання колеса, потім короткочасно включити електродвигун і перевірити напрямок обертання колеса. Колесо має обертатися проти годинникової стрілки, якщо дивитися з боку кришки. При обертанні в зворотньому напрямку на подключающем пристрої змінити місцями дві фази.
Открутить гайку и снять рабочее колесо. Крышку, колесо и торец корпуса кронштейна промыть горячим содовым раствором, затем водой. Надеть колесо на наконечник в обратной последовательности, закрепить их гайкой, на­деть крышку и закрепить кольцом. Кратковременно, включить электродвигатель, насос должен работать без шума и вибраций.
К собранному насосу подключить трубопроводы и произвести безразборную мой­ку, перекачивая через насос горячий содовый или другой моющий раствор, а затем горячую воду. После этого можно приступить к эксплуатации насоса.


Технический уход

У процесі експлуатації необхідно постійно стежити за станом торцевого ущільнення насоса.
Перевірка технічного стану здійснюється за кількістю пропускається рідини. В ущільненні допускається пропуск рідини не більше 10 крапель в хвилину.
Якщо при контрольній перекачування текти рідини знаходиться в межі допустимої (10 крапель на хвилину), ущільнення вважається працездатним.


Завжди в наявності запасні частини до насосу Г2-ОПБ

Робоче колесо 00.021 (розбірне / зварне / лите)
Наконечник 00.001
Ущільнення торцеве 03.000 сб 'зірочка'
Кільце кругле 164*8
Ущільнення трубопроводу Ду-40
Опора
Кожух
Кронштейн
Гайка наконечника А2
Пружина конічна
