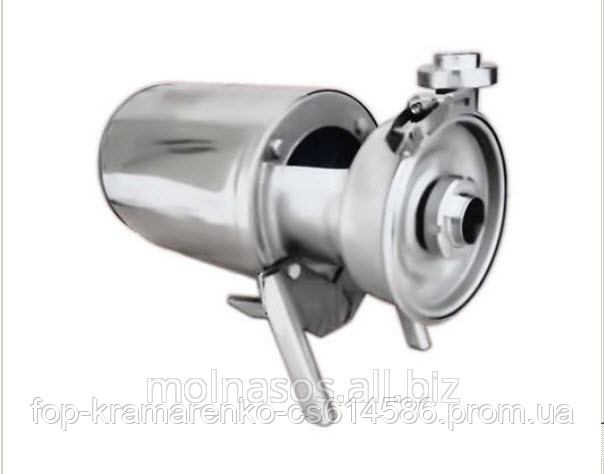

Насос відцентровий Г2-ОПД

Насоси відцентрові Г2-ОПД призначені для перекачування молока
і схожих із ним через в'язкість і хімічну активність харчових продуктів температурою не вище ніж 90 С. За конструкцією електронас відцентровий, одноступеневий, консольно-моноблоковий, із закритими лопатями робочого колеса.

Технічні характеристики насоса Г2-ОПД.

Призначення електронасоса Г2-ОПД

Насос несамовсмоктувальний відцентровий Г2-ОПД (тип 50-1Ц7,1-31) для перекачування молоко, сік, пиво, вино тощо.

Насос несамовсмоктувальний відцентровий Г2-ОПД (тип 50-1Ц7,1-31) призначений для перекачування малов'язких харчових рідин (молоко, сік, пиво, вино та інші з аналогічними характеристиками з в'язкозти) температурою до 90 градусів Цельсія. Застосовується на підприємствах харчової промисловості.

Принцип діїПід час обертання робочого колеса рідина під дією відцентрової сили відкидається від центру до периферії. У такий спосіб створюється тиск у камері, що забезпечує роботу насоса.
Усі деталі, що стикаються з продуктом, виготовлені з неіржавкої сталі 12Х18Н10T і матеріалів, дозволених до застосування в харчовій промисловості. Для роботи насоса необхідно подати у всмоктувальний патрубок продукт перед його пуском.

Технічні характеристики насоса Г2-ОПД

Продуктивність насоса (подавання), 25 м3/год або 7,1 літра/сек.
Напор 31 м.
ККД не менш ніж 60%
Вхідний і вихідний патрубок Ду-50 (по DIN 11851-S)
Електродвигун AДМ80A2УЗ (5,5 кВт*3000 об/хв.)
Напруга 220/380 В.
Габарити: 240x275x420 мм.
Маса: 48 кг.

Пристрій і принцип роботи

За конструкцією електронасос відцентровий, одноступеневий, консольно-моноблоковий із закритими лопатями робочого колеса.
Конструкцією електронасосів передбачена можливість безфундаментного встановлення.
Робочим органом насоса марки 50-1Ц7,1-31 є робоче колесо. Корпус насоса змонтований на фланці електродвигуна через приєднувальний фланець. Корпус розбірний, штампований, з листової сталі. На корпусі насоса встановлюється кришка з всмоктувальним патрубком. Кришка притискається до корпусу хомутом через ущільнювальне гумове кільце. Кришку з нагнітальним патрубком можна встановлювати в будь-якому положенні в площині, перпендикулярній до осі вала електродвигуна. Простір між корпусом фланця й кришкою утворює робочу камеру насоса, всередині якої обертається робоче колесо, закріплене на наконечнику гайкою. Наконечник напресований на вал електродвигуна. Всмоктувальний і нагнітальний патрубки мають різь, що дає змогу за допомогою накидної гайки та штуцерів приєднати насос до трубопроводів.
Усі деталі насоса, що стикаються з перекачуваною рідиною, виготовлені з неіржавкої сталі та матеріалів, дозволених для застосування в харчовій промисловості Мигздрав СРСР.
Для захисту електродвигуна від потрапляння на нього води встановлений облицювальний кожух. Прохід між наконечником і камерою насоса ущільнений спеціальним пристроєм, що складається з втулки-маножети, ущільнювального кільця з полімерного матеріалу, манжети, пружини та гумового кільця.
Перед пуском корпус насоса та всмоктувальний трубопровід заповнюються рідиною. Під час обертання робочого колеса рідина під дією відцентрової сили відкидається від центру колеса до периферії та створює тиск у камері насоса, унаслідок чого рідина надходить у нагнітальний трубопровод, водночас у всмоктувальному трубопроводі створюється розрідження. Під дією атмосферного тиску на поверхню рідини, що перекачується, і розріджування у всмоктувальному трубопроводі вона надходить у насос. У такий спосіб встановлюється безперервне подавання рідини насосом.

Запасні частини до насоса Г2-ОПД

Ущільнення торцеве Г2-ОПД 03.000 Сб
Кільце ущільнювальне 204*8 мм. (205*10 мм)
Ущільнення трубопроводу Ду-50
Робоче колесо Г2-ОПД
Наконечник Г2-ОПД (на вал електродвигуна)
Гайка ковпачкова
Кільце затискне (хомут ОПД)
Кожух
Ніжки
Фланець
Равлик
