Насос відцентровий Г2-ОПБ

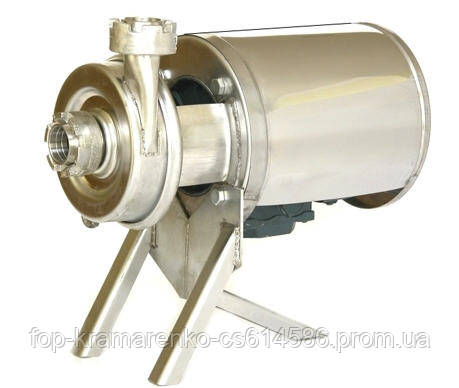

Насос відцентровий Г2-ОПБ не самоусмоктувальний призначений для перекачування малов'язких харчових рідин (молоко, сік, вино та інші з аналогічними характеристиками по в'язкозті) температурою до 90 градусів Цельсія. Застосовується на підприємствах харчової промисловості

Призначення електронасоса Г2-ОПБ.

Насос несамовсмоктувальний відцентровий Г2-ОПБ призначений для перекачування малов'язких харчових рідин (молоко, сік, пиво, вино та інші з аналогічними характеристиками з в'язкості) температурою до 90 градусів Цельсія. Застосовується на підприємствах молочної промисловості.


Принцип дії.

Перед пуском корпус насоса та всмоктувальний трубопровід заповнюється рідиною. Під час обертання робочого колеса рідина під дією відцентрової сили відкидається від центру колеса до периферії та створює тиск у камері насоса, унаслідок чого рідина надходить у нагнітальний трубопровід; водночас у всмоктувальному трубопроводі створюється розрідження. Під дією атмосферного тиску на поверхні рідини, що перекачується, до розрідження у трубопроводі, вона надходить у насос. Отже, встановлюється безперервне подавання рідини насосом.


Технічні характеристики насоса Г2-ОПБ.

Продуктивність насоса (подавання), 10 м3/год або 2,8 літра/сек.
Напор 20 м.
ККД не менш ніж 55%
Вхідний і вихідний патрубок Ду-40 (по DIN 11851-S)
Електродвигун Air80A2УЗ (1,5 кВт*3000 об/хв.)
Габарити: 515x310x390 мм.
Маса: 31 кг.
Усі деталі, що стикаються з продуктом, виготовлені з неіржавкої сталі 12х18Н10T і матеріалів, дозволених до застосування в харчовій промисловості.


Пристрій

Насос змонтований за допомогою проміжного кронштейна 3 на фланці електродвигуна 2. На корпусі кронштейна встановлюється кришка 7 з всмоктувальною та нагнітальною патрубками. Кришка притискається до корпусу кронштейна кільцем 6 через ущільнювальне гумове кільце 4. Кришку з нагнітальним патрубком можна встановлювати в будь-якому положенні в площині, перпендикулярній до осі вала електродвигуна. Простір між корпусом кронштейна та кришкою утворює робочу камеру насоса, всередині якої обертається робоче колесо 15, закріплене на наконечнику 10 ковпачковою гайкою. Наконечник напресований на вал електродвигуна. Всмоктувальний і нагнітальний патрубки мають різь, що дає змогу за допомогою накидної гайки 5 і штуцерів 8 приєднати насос до трубопроводів.


Порядок роботи

Перед пуском насоса необхідно зняти кришку, перевірити вручну легкість обертання колеса, потім увімкнути короткочасно електродвигун і перевірити напрямок обертання колеса. Колесо має обертатися проти годинникової стрілки, якщо дивитися збоку кришки. Під час обертання у зворотний бік на пристрої, що під'єднує, змінити місцями дві фази.
Відкрутити гайку та зняти робоче колесо. Кришку, колесо та торець корпусу кронштейна промити гарячим содовим розчином, потім водою. Одягти колесо на наконечник у зворотній послідовності, закріпити його гайкою, надіти кришку та закріпити кільцем. Короткочасно увімкнути електродвигун, насос має працювати без шуму та вібрацій.
До зібраного насоса під'єднати трубопроводи та зробити безрозбірну мийку, перекачуючи через насос гарячий содовий або інший мийний розчин, а потім гарячу воду. Після цього можна розпочати експлуатації насоса.


Технічний догляд

У процесі експлуатації необхідно постійно стежити за станом торцевого ущільнення насоса.
Перевірка технічного стану здійснюється за кількістю рідини, що пропускається. В ущільненні допускається пропуск рідини не більш ніж 10 крапель за хвилину.
Якщо під час контрольного перекачування тіч рідини міститься в межі допустимої (10 крапель на хвилину), ущільнення вважається працездатним.


Завжди в наявності запасні частини до насоса Г2-ОПБ

Робоче колесо 00.021 (розбірне/зварне/лите)
Наконечник 00.001
Ущільнення торцеве 03.000 сб 'зірочка'
Кільце кругле 164*8
Ущільнення трубопроводу Ду-40
Опора
Кожух
Кронштейн
Гайка наконечника А2
Пружина конічна
